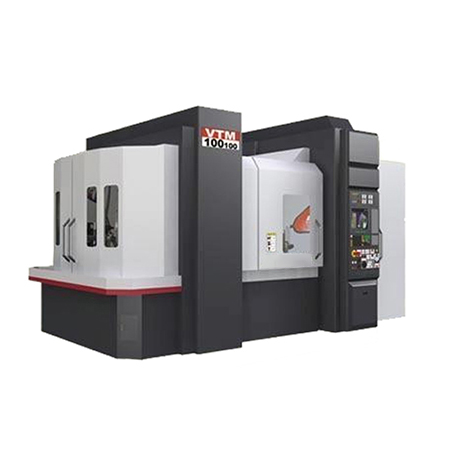

项目 | 单位 | VTM100100 |
回转直径 | mm | 1250 |
工件高度 | mm | 1000 |
加工直径 | mm | 1000 |
工作台直径 | mm | 1250 |
工作台承重 | kg | 3000 |
X/Y/Z轴行程 | mm | 1325/1060/1050 |
B/C轴转角 |
| -30°-+120°/360°(连续) |
X/Y/Z轴快移速度 | m/min | 36/36/24 |
旋转工作台转速 | r/min | 500 |
旋转工作台输出扭矩(连续/30分钟) | N.m | 1250/1700 |
C轴转速 | r/min | 100 |
C轴设定单位 |
| 0.001° |
刀具主轴转速 | r/min | 12000 |
刀具主轴输出扭矩(连续/S6) | N.m | 200/300 |
B轴转速 | r/min | 30 |
B轴设定单位 |
| 0.001° |
刀库装刀数 |
| 60 |
刀对刀换刀时间 | s | 8 |
刀柄形式 |
| CAPTO-C6 |
总电源功率 | kW | 210 |
旋转工作台主电机(连续/30分钟) | kW | 44/60(2×22/30) |
刀具主轴电机(连续/40%ED) | kW | 20/31 |
X/Y/Z/B轴伺服电机 | kW | 24.1/44(2×22)/22(2×11)/8.5 |
定位精度(X/Y/Z)轴 | mm | 0.025/0.020/0.020 |
重复定位精度(X/Y/Z)轴 | mm | 0.012/0.010/0.010 |
控制系统 |
| SIEMENS 840D |
机床外形尺寸 (长×宽×高) | mm | 11000×4500×4450 |
机床重量 | kg | 35000 |
