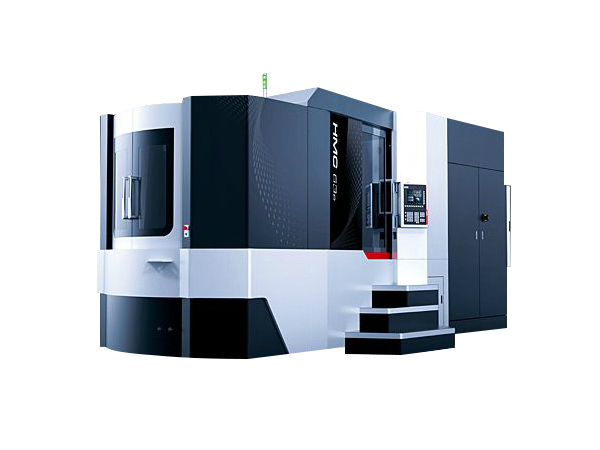

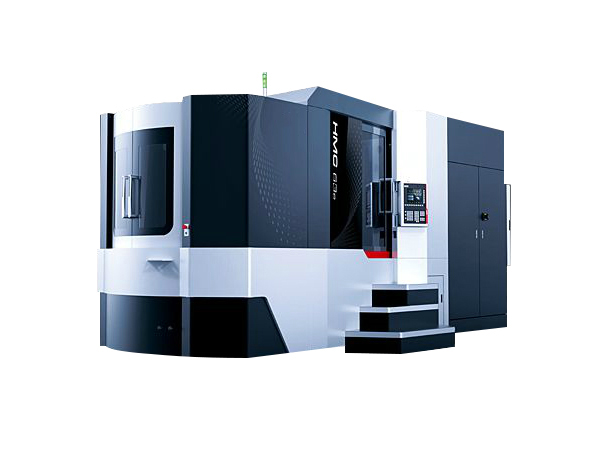

| 单位 | TH6540×40A | TH6550×50 |
工作台面积 | mm | 400×400 | 500×500 |
交换工作台数 |
| 双 | 双 |
工作台交换时间 | s | 8 | 8 |
可承受荷重 | kg | 400 | 500 |
主轴锥孔 |
| ISO7:24 No50 | ISO7:24 No50 |
主电机功率 | KW | 11月15日 | 11月15日 |
主轴转速 | r/min | 20-5000 | 20-5000 |
主轴扭矩 | N.m | 376 | 376 |
主轴轴向抗力 | N | 7000 | 7000 |
主轴工作范围 |
|
|
|
工作台行程X | mm | 立柱移动700 | 立柱移动700 |
主轴箱行程Y | mm | 650 | 650 |
立柱行程Z | mm | 工作台移动600 | 工作台移动600 |
工作台回转B |
| 1°×360 | 1°×360 |
主轴中心线至工作台面距离 | mm | 50-700 | 50-700 |
主轴端面至工作台中心距离 | mm | 200 | 200 |
X、Y、Z |
| 1-10000 | 1-10000 |
快速 | m/min | 24 | 24m/min |
刀库容量/选刀方式 | piece | 40/定点 | 40/定点 |
刀柄规格 |
| ISO7:24JT50 | ISO7:24JT50 |
刀具重量 | kg | 25 | 25 |
刀具长度/直径 | mm | 400/φ125 | 400/φ125 |
换刀时间 | s | 9s | 9 |
在相邻刀座有空位时刀具直径 | mm | 250 | 250 |
定位精度 |
|
|
|
X、Y、Z | mm | ±0.005 | ±0.005 |
B（4×90°） | mm | ±5(±2) | ±5(±2) |
X、Y、Z | mm | ±0.003 | ±0.003 |
工作台4×90° | mm | ±2 | ±2 |
安装数据 |
|
|
|
电源 | Hz/V | 50/380 | 50/380 |
电气总容量 | KVA | 55 | 55 |
机床重量 | kg | 17470 | 17470 |
占地面积 | mm | 4790×4600 | 4790×4600 |
外形尺寸 | mm | 4790×3852×3048 | 4790×3852×3048 |
数控系统 |
| FANUC 0i-MC | FANUC 0i-MC |
(FANUC 18i,SIEMENS840D) | (FANUC 18i,SIEMENS840D |
| 单位 | TH6563×63A | TH6563×63A/D | TH6563×61A-6P |
工作台面积 | mm | 630×630 | 630×630 | 630×630 |
交换工作台数 |
| 双（6） | 1 | 6 |
工作台交换时间 | s | 26 |
| 26 |
可承受荷重 | kg | 1200 | 1200 | 1200 |
主轴锥孔 |
| ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 |
主电机功率 | KW | 15/18.5(17/22.5) | 15/18.5(17/22.5) | 15/18.5(17/22.5) |
主轴转速 | r/min | 20-5000 | 20-5000 | 20-5000 |
主轴扭矩 | N.m | 510/630(870/1150)m | 510/630(870/1150) | 510/630(870/1150) |
主轴轴向抗力 | N | 10000 | 10000 | 10000 |
工作台行程X | mm | 1000 | 1000 | 1000 |
主轴箱行程Y | mm | 850 | 850 | 850 |
立柱行程Z | mm | 750 | 750 | 750 |
工作台回转B |
| 1°×360 | 1°×360 | 1°×360 |
主轴中心线至工作台面距离 | mm | 0-850 | 0-850 | 0-850 |
主轴端面至工作台中心距离 | mm | 200 | 200 | 200 |
X、Y、Z |
| 1-4000 | 1-4000 | 1-4000 |
W |
| - | - | - |
快速 | m/min | X,Y:20 Z:18 | X,Y:20 Z:18 | X,Y:20 Z:18 |
刀库容量/选刀方式 | piece | 40/定点 | 40/定点 | 40/定点 |
刀柄规格 |
| ISO 7:24 JT50 | ISO 7:24 JT50 | ISO 7:24 JT50 |
刀具重量 | kg | 25 | 25 | 25 |
刀具长度/直径 | mm | 400/φ125 | 400/φ125 | 400/φ125 |
换刀时间 | s | 9 | 9 | 9 |
在相邻刀座有空位时刀具直径 | mm | 250 | 250 | 250 |
X、Y、Z | mm | ±0.008 | ±0.008 | ±0.008 |
B（4×90°） | mm | ±5(±2) | ±5(±2) | ±5(±2) |
X、Y、Z | mm | ±0.003 | ±0.005 | ±0.005 |
工作台4×90° | mm |
| ±2 | ±2 |
安装数据 |
|
|
|
|
电源 | Hz/V | 50/380 | 50/380 | 50/380 |
电气总容量 | KVA | 60 | 60 | 60 |
机床重量 | kg | 19400 | 17000 | 28000 |
占地面积 | mm | 6270×4460 | 3300×4800 | 9639×4908 |
外形尺寸 | mm | 6270×3535×3177 | 5373×3535×3177 | 9639×4558×3177 |
数控系统 |
| FANUC 0i-MC(FANUC 18i,SIEMENS840D) | FANUC 0i-MC(FANUC 18i,SIEMENS840D) | FANUC 0i-MC(FANUC 18i,SIEMENS840D) |
| 单位 | TH6580×80 | TH6580×80/D | TH6580×80-6P |
工作台面积 | mm | 800×800 | 800×800 | 800×800 |
交换工作台数 |
| 双（6） | 1 | 6 |
工作台交换时间 | s | 45s | - | 45 |
可承受荷重 | kg | 2000 | 2000 | 2000 |
主轴锥孔 |
| ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 |
主电机功率 | KW | 122/26(17/22.5) | 122/26(17/22.5) | 122/26(17/22.5) |
主轴转速 | r/min | 20-5000 | 20-5000 | 20-5000 |
主轴扭矩 | N.m | 750/886(870/1150) | 750/886(870/1150) | 750/886(870/1150) |
主轴轴向抗力 | N | 10000 | 10000 | 10000 |
工作台行程X | mm | 1300 | 1300 | 1300 |
主轴箱行程Y | mm | 1000 | 1000 | 1000 |
立柱行程Z | mm | 1000 | 1000 | 1000 |
工作台回转B |
| 1°×360 | 1°×360 | 1°×360 |
主轴中心线至工作台面距离 | mm | 0-1000 | 0-1000 | 0-1000 |
主轴端面至工作台中心距离 | mm | 247 | 247 | 247 |
X、Y、Z |
| 1-10000 | 1-10000 | 1-10000 |
快速 | m/min | 24 | 24 | 24 |
刀库容量/选刀方式 | piece | 60/定点 | 60/定点 | 60/定点 |
刀柄规格 |
| ISO 7:24 JT50 | ISO 7:24 JT50 | ISO 7:24 JT50 |
刀具重量 | kg | 25 | 25 | 25 |
刀具长度/直径 | mm | 400/φ125 | 400/φ125 | 400/φ125 |
换刀时间 | s | 9 | 9 | 9 |
在相邻刀座有空位时刀具直径 | mm | 250 | 250 | 250 |
X、Y、Z | mm | ±0.008 | ±0.008 | ±0.008 |
B（4×90°） | mm | ±5(±2) | ±5(±2) | ±5(±2) |
X、Y、Z | mm | ±0.005 | ±0.005 | ±0.005 |
工作台4×90° | mm | ±2 | ±2 | ±2 |
安装数据 |
|
|
|
|
电源 | Hz/V | 50/380 | 50/380 | 50/380 |
电气总容量 | KVA | 60 | 60 | 60 |
机床重量 | kg | 29000 | 25500 | 35500 |
占地面积 | mm | 4600×7875 | 6325×4600 | 10975×5684 |
外形尺寸 | mm | 7875×4600×3405 | 6325×4600×3405 | 10975×5684×3405 |
数控系统 |
| FANUC 0i-MC(FANUC 18i,SIEMENS840D) | FANUC 0i-MC(FANUC 18i,SIEMENS840D) | FANUC 0i-MC(FANUC 18i,SIEMENS840D) |
| 单位 | THS65100×100 | TCH6580 |
工作台面积 | mm | 1000×1000 | φ800 |
交换工作台数 |
| 双 | 1 |
工作台交换时间 | s | 45 | 4 |
可承受荷重 | kg | 2000 | 800 |
主轴锥孔 |
| ISO7:24 No50 | HSK-A63 |
主电机功率 | KW | 22/26(17/22.5) | 19/28.8 |
主轴转速 | r/min | 20-5000 | 10-12000 |
主轴扭矩 | N.m | 750/886(870/1150) | 87/130 |
主轴轴向抗力 | N | 10000 |
|
工作台行程X | mm | 1500 | 1300 |
主轴箱行程Y | mm | 1200 | 1000 |
立柱行程Z | mm | 1000 | 1500 |
工作台回转B |
| 1°×360 | n×360° |
主轴中心线至工作台面距离 | mm | 0-1200 | 165-1165 |
┷-5-1495 | |||
主轴端面至工作台中心距离 | mm | 347 | -1500 |
┷65-885 | |||
X、Y、Z |
| 1-10000 | 1-10000 |
W |
| - | - |
快速 | m/min | 24 | X,Y,Z:24 A:5 |
刀库容量/选刀方式 | piece | 60/定点 | 60 |
刀柄规格 |
| ISO7:24JT50 | HSK-A63 |
刀具重量 | kg | 25 | 7 |
刀具长度/直径 | mm |
| 300/φ76 |
换刀时间 | s | 9 | 3 |
在相邻刀座有空位时刀具直径 | mm | 250 | 127 |
X、Y、Z | mm | ±0.008 | ±0.008 |
B（4×90°） | mm | ±5(±2) | A,B:±10 |
X、Y、Z | mm | ±0.005 | ±0.003 |
工作台4×90° | mm | ±2 | A,B:±4 |
电源 | Hz/V | - | 50/380 |
电气总容量 | KVA | 60 | 60 |
机床重量 | kg | 30500 | 25000 |
占地面积 | mm | 9000×5000 | 5525×4600 |
外形尺寸 | mm | 8785×4820×3605 | 5525×4600×3605 |
数控系统 |
| FANUC 0i-MC | SIEMENS 840D |
(SIEMENS 840D) |
