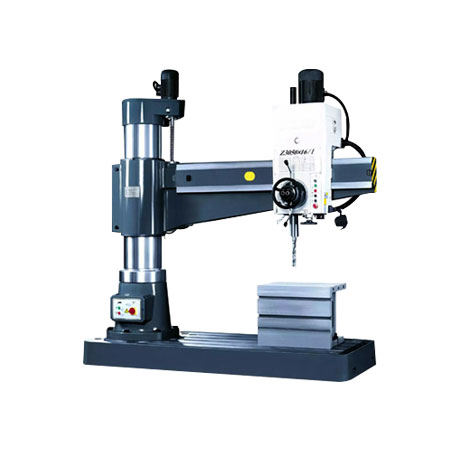

ZW3732万向摇臂钻床

ZW3732万向摇臂钻床用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。摇臂钻床的主要变型有滑座式和万向式两种。摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。

咨询热线：

13109865766

车削技术

钻削技术

铣削技术

镗削技术

产品详情

Product Details

主要技术参数	Z3732×8B
钻孔直径　铸铁／钢材	32/25 mm
主轴轴心线至立柱母线距离	大 815mm
主轴轴心线至立柱母线距离	小 315mm
主轴箱水平移动距离	500mm
主轴下端面至底座工作面距离	大 870mm
主轴下端面至底座工作面距离	小 25mm
主轴回转角度	360°
主轴绕垂直于立柱水平线回转角度	360°
主轴绕立柱回转角度	360°
摇臂升降速度	1.51 m/min
主轴箱在立柱上的行程	845mm
主轴孔锥度（莫氏）	NO.3
主轴行程	130mm
主轴转速	173\425\686\960 r/min
底座工作台尺寸	710×500 mm
主电动机功率	1.5kw
机床重量（约）	870kg
机床轮廓尺寸（长×宽×高）	1800×700×2044 mm
